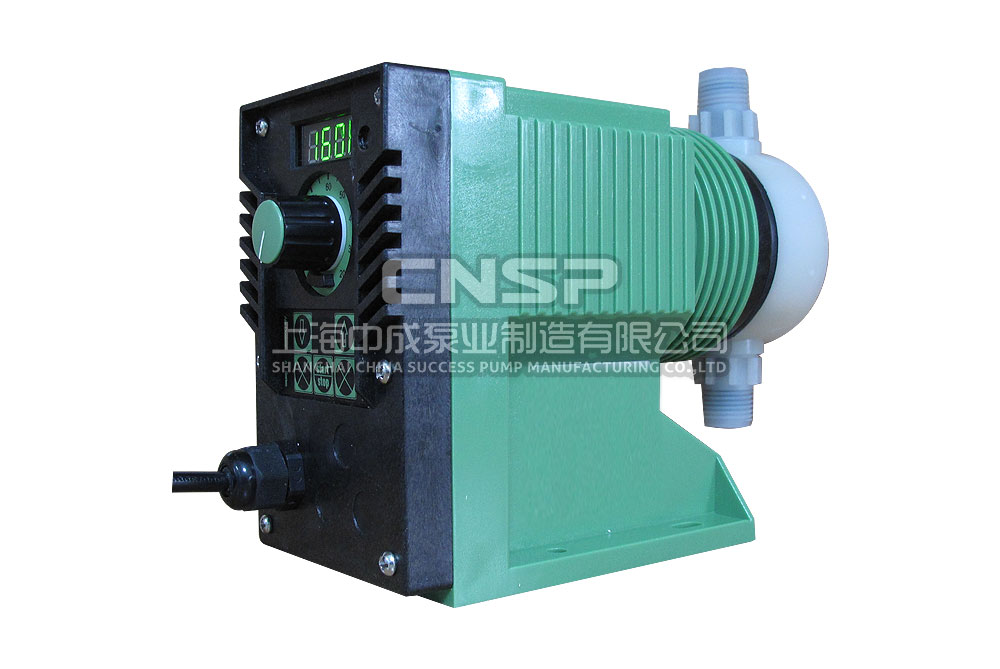

RD系列電磁計量泵

產品簡介

---

R系列微型隔膜計量泵的特點

1. 微型隔膜計量泵體積小
2. RD系列電磁計量泵功率小
3. RD系列電磁計量泵內含降噪結構
4. 電磁隔膜計量泵防護等級高
5. 微型隔膜計量泵使用數字控制電路，調節精確，顯示直觀
6. RD系列電磁計量泵擴展能力強，可按用戶要求和各種控制器及儀表組成系統
7. 微型隔膜計量泵采用數控精密加工全PTFE泵頭，適合各種介質
8. RD系列電磁計量泵使用全PFFE球座及陶瓷球的單向閥，防止結晶現象的產生
9. 電磁隔膜計量泵為精密的單向閥止回結構，滿足微小流量的計量，停機不回流
10. 電磁隔膜計量泵使用全PTFE隔膜
11. 電磁隔膜計量泵使用全PTFE軟管接頭

微型隔膜計量泵外形尺寸：165×82.5×170 mm（長×寬×高）
電磁隔膜計量泵安裝尺寸：底座73×42mm，螺孔4×￠5mm
接口尺寸：1/2″（DN15）
電磁隔膜計量泵進出口軟管：4×6mm電磁計量泵附件清單 排液管2米 吸液管1.5米 噴射閥 底閥過濾器 可選配件：背壓閥



性能參數本數據僅供參考，請以實際訂貨為準！

---

RD系列電磁計量泵性能參數

1. RD系列電磁計量泵采用沖程頻率調節 手動調節：通過面板上的按鍵調節沖程頻率，操作簡單，一目了然。
2. 沖程長度調節 內集，可根據用戶的要求添加
3. RD系列電磁計量泵附加功能 內集液位控制接口，可實現無藥停機功能或外控功能

型號	流量 (L/H)	壓力 (BAR)	沖程頻率(N/M)	吸程 (m )	重量 (KG)	功率(W)	電源
RD-0.5-07	0.5	7	120	2	2.5	16	220VAC ,50HZ
RD-01-07	1	7	120	2	2.5	16	220VAC ,50HZ
RD-02-07	2	7	120	2	2.5	16	220VAC ,50HZ
RD-03-07	3	7	120	2	2.5	16	220VAC ,50HZ
RD-06-07	6	7	160	2	2.5	16	220VAC ,50HZ
RD-10-04	10	4	200	2	2.5	16	220VAC ,50HZ
RD-12-03	12	3	200	2	2.5	16	220VAC ,50HZ
RD-15-02	15	2	200	2	2.5	16	220VAC ,50HZ

結構圖紙

---

RD系列電磁計量泵各部分的材質

名稱/型號	外殼	泵頭	單向閥			隔膜	接頭	密封件
			閥體	閥球	球座
RD系列	塑料	PP或PTFE	PP或PTFE	陶瓷	PTFE	PTFE	PTFE	PTFE



安裝尺寸本數據僅供參考，請以實際訂貨為準！

---
