產品簡介

QBY型氣動雙隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。QBY型氣動雙隔膜泵的性能參數與德國的WLLDENPVMPS、美國的MARlOWPUMPS相近。

QBY型氣動雙隔膜泵主要用途

  1. 泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
  2. 泵吸油漆、樹膠、顏料。
  3. 粘合劑和膠水、全部種類可用泵吸取。
  4. 各種瓦、瓷、磚器及陶器釉漿。
  5. 油井鉆好后，用泵吸沉積物及灌漿。
  6. 泵吸各種乳劑和填料。 ．
  7. 泵吸各種污水。
  8. 用泵為油輪，駁船清倉吸取倉內污水。
  9. 啤酒花及發酵粉稀漿、糖漿、糖密。
  10. 泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
  11. 各種橡膠漿。
  12. 各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
  13. 各種劇毒、易燃、易揮發液體。
  14. 各種強酸、強堿、強腐蝕液體。
  15. 各種高溫液體可耐高達150℃。
  16. 作為各種固液分離設備的前級送壓裝置。

幾種隔膜材料特性

隔膜品種 介質種類 丁睛橡膠 氯丁橡膠 氟橡膠 聚四氟乙烯 食品橡膠
發煙硝酸 × × △ △
濃硝酸 × × △ △
濃硫酸 × × ○ △
濃鹽酸 × △ △ △
濃磷酸 × △ △ △
濃醋酸 × × × △
濃氫氧化鈉 ○ ○ △ △
無水氨 △ △ △ △
稀硝酸 × × ○ △
稀硫酸 △ △ △ △
稀鹽酸 × ○ △

型號意義

QBY系列氣動隔膜泵

產品優勢

QBY型氣動雙隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等瑜送機械的許多優點。
  1. 不需灌引水，吸程高達7M，揚程達50M，出口壓力≥6kgf/cm2。
  2. 流動寬蔽，通過性能好，允許通過最大顆粒，直徑達10mm抽送泥漿、雜質時，對泵磨損甚微。3、揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/cm2之間)。
  3. 該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。
  4. 不必用電，在易燃、易爆場所使用安全可靠。
  5. 可以浸沒在介質中工作。
  6. 使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
  7. 結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閱，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
  8. 可輸送較粘的液體。(粘度在1萬厘泊以下）
  9. 本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。

選型范圍

  • 流量：0-30m3/h
  • 揚程：0-40m
  • 口徑：10-100mm
  • 溫度：-15-+120℃
  • 壓力：0.1-0.7MPa
  • 自吸高度：5m

性能參數本數據僅供參考，請以實際訂貨為準！

型號 流量 (m3/h) 揚程 (m) 出口壓力 (kgf/cm2) 吸程 (m) 最大允 許能 過顆粒 直徑 (mm) 最大供氣 壓力 (kbf/cm2) 最大供氣 消耗量 (m3/min) 材料
鋁合金 不銹鋼 鑄造鐵 增強聚丙烯
QBY-10 0～0.8 0～40 6 5 1 7 0.3 ★ ★ ★ ★
QBY-15 0～1 0～40 6 5 1 7 0.3 ★ ★ ★ ★
QBY-25 0～2.4 0～40 6 5 2.5 7 0.6 ★ ★ ★ ★
QBY-40 0～8 0～40 6 5 4.5 7 0.6 ★ ★ ★ ★
QBY-50 0～12 0～40 6 5 8 7 0.9 ★ ★ ★ /
QBY-65 0～16 0～40 6 5 8 7 0.9 ★ ★ ★ /
QBY-80 0～24 0～40 6 5 10 7 1.5 ★ ★ ★ /
QBY-100 0～30 0～40 6 5 10 7 1.5 ★ ★ ★ /
注:★－有 ∕－無

結構圖紙

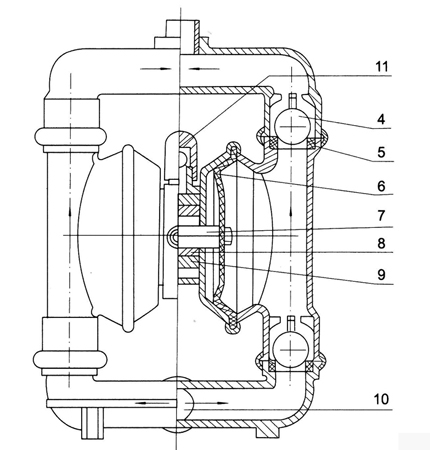

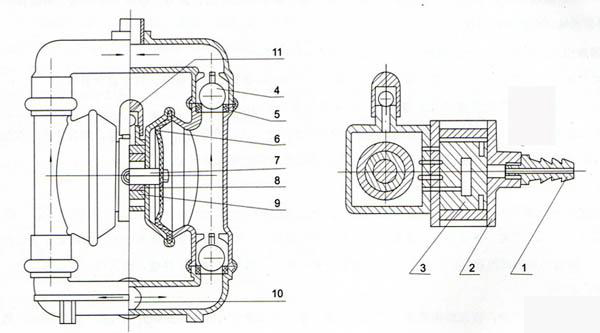

QBY系列氣動隔膜泵QBY系列氣動隔膜泵 1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口

安裝尺寸本數據僅供參考，請以實際訂貨為準！

QBY系列氣動隔膜泵
型號 A B C D E H1 H2 H3 G 絲扣 備注
QBY-10 120 58 210 140 10 40 255 12 270 3/8” 工程塑料、氟塑料
QBY-15 120 58 210 140 10 40 255 12 270 1/2”
QBY-10 120 0 210 140 12 30 220 10 240 3/8” 鑄鐵、不銹鋼、鋁合金
QBY-15 120 0 210 140 12 30 220 10 240 1/2”
QBY系列氣動隔膜泵
型號 A B C D E H1 H 絲扣 備注
QBY-10 160 0 200 160 10 40 260 3/8” 鑄鐵、不銹鋼、鋁合金
QBY-15 160 0 200 160 10 40 260 1/2”
QBY-20 180 155 300 200 10 40 400 3/4”
QBY-25 210 160 320 230 12 50 470 1”
QBY-40 210 160 320 230 12 50 470 11/2”
QBY系列氣動隔膜泵
型號 A B D5 D6 C H H1 DN1 DN2 n-d1 n-d2 D3 D4 E n-d4 進氣口 外徑 備注
QBY-25 215 150 100 100 380 530 70 25 25 4-Φ11 4-Φ11 75 75 55 4-Φ10 10 工氟 程塑 塑料料，
QBY-40 215 150 130 120 380 530 70 40 32 4-Φ13.5 4-Φ13.5 100 90 55 4-Φ10 10
QBY-25A 220 160 110 110 370 575 68 25 25 4-Φ11 4-Φ11 75 75 80 4-Φ12 10 鑄 鐵 、 不 銹 鋼 、 鋁 合 金
QBY-40A 220 160 130 120 370 575 68 40 32 4-Φ13.5 4-Φ13.5 100 90 80 4-Φ12 10
QBY-50 340 240 140 140 550 800 65 50 50 4-Φ13.5 4-Φ13.5 110 110 145 4-Φ17.5 12
QBY-65 340 240 160 160 550 800 70 65 65 4-Φ13.5 4-Φ13.5 130 130 145 4-Φ17.5 12
QBY-80 340 240 190 190 580 950 100 80 80 4-Φ17.5 4-Φ17.5 150 150 130 4-Φ17.5 14
QBY-100 340 240 210 190 580 950 100 100 80 4-Φ17.5 4-Φ17.5 170 170 130 4-Φ17.5 14

使用說明

QBY型氣動雙隔膜泵應用實例

  1. 油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。
  2. 臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗?；蛘邽榱瞬恢劣谖廴菊５墓芫€時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
  3. 油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔腆泵，可以收到很好的效果。
  4. 瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。
  5. 陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
  6. 下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄?jié)⑺?/li>
  7. 污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
  8. 液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。
  9. 此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。

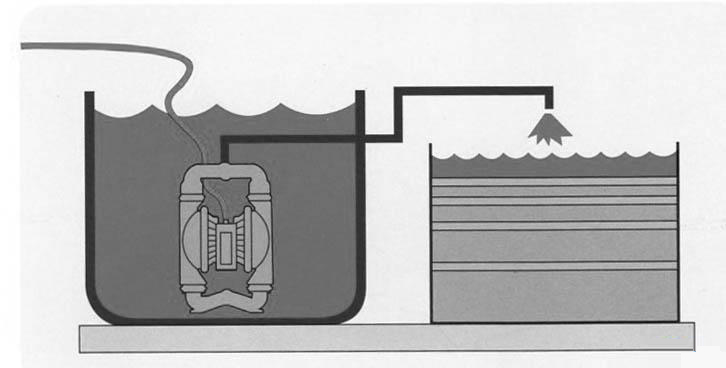

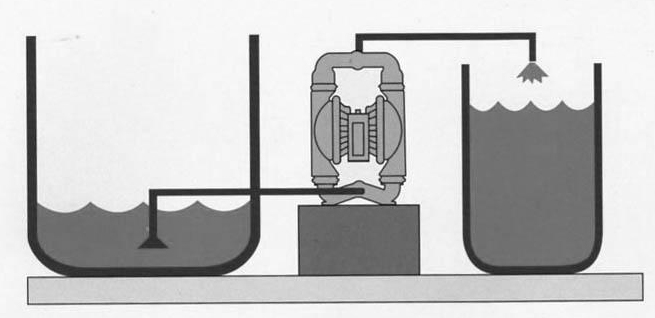

將液體從A容器抽送到B容器可用此法。 QBY系列氣動隔膜泵 將泵浸在液體中，可代替潛水泵使用，壓縮空氣另用軟管引出。 QBY系列氣動隔膜泵 高粘稠液體可采用此種方法將液位提高，使液料容易抽出。 QBY系列氣動隔膜泵

注意事項

  1. 本泵振動極其輕微，一般情況可不裝底腳螺栓。
  2. 如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
  3. 在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
  4. 更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
