產品簡介

JYSD系列液壓隔膜式計量泵采用膜片作為液力端主要部件，膜片與泵頭形成一個無動密封的泵腔。JYSD系列液壓隔膜式計量泵工作原理與機械隔膜計量泵無異，唯獨膜片由液壓驅動，做往復運動。泵頭與液壓油倉可選配內置雙隔膜報警裝置，當?shù)谝粚幽て屏褧r(shí)即報警，同時第二層膜片任然可以保障物料不泄露，液壓隔膜計量泵泵頭可以正常工作。



產品優勢

  1. 液壓隔膜計量泵無動密封，無泄漏，維修簡便；
  2. 工作壓力可達30MPa，計量精度可達±1%；
  3. 液壓隔膜計量泵流量大小控制通過調節；中程長度和變頻器調速來實現，配：中 程調節器可以實現遠程自動控制；
  4. 介質的使用溫度不宜超過100℃，不宜低于-30℃，否則影響隔膜的使用壽命；
  5. 應用先進過載、限位、補油三閥機構，即保證液壓腔內液壓油的滿足，又避免補油過量，防止液壓；中擊，從而使隔膜兩側受力平衡，提高隔膜的使用壽命，隔膜壽命可提高到8000h以上；
  6. 在輸送特殊介質時，可采用雙隔膜帶隔膜破裂報警裝置，防止隔膜破裂時，介質與液壓油混合引起事故。

性能參數本數據僅供參考，請以實際訂貨為準！

JYSD系列液壓隔膜式計量加藥泵性能參數

型號 流量（L/H） 壓力（Mpa） 柱塞直徑 行程 泵速（min-1） 電機功率 進出口徑（DN） 重量
JYSD 40/40 40 40 16 40 100/150 4 10 200
JYSD 40/30 40 30 3
JYSD 65/28 65 28 20 4
JYSD 65/20 65 20 3
JYSD 100/28 100 28 4
JYSD 100/20 100 20 3
JYSD 160/18 160 18 25 4 15 210
JYSD 160/13 160 13 3
JYSD 265/11 265 11 32 4
JYSD 265/8.0 265 8.0 3
JYSD 340/8.5 340 8.5 36 4
JYSD 340/6.5 340 6.5 3
JYSD 420/6.8 420 6.8 40 4 20 220
JYSD 420/5.4 420 5.4 3
JYSD 540/5.6 540 5.6 45 4
JYSD 540/4.2 540 4.2 3
JYSD 670/4.5 670 4.5 50 4
JYSD 670/3.5 670 3.5 3
JYSD 820/3.8 820 3.8 55 4
JYSD 820/2.8 820 2.8 3
JYSD 985/3.2 985 3.2 60 4 25 240
JYSD 985/2.4 985 2.4 3
JYSD 1160/2.6 1160 2.6 65 4
JYSD 1160/2.0 1160 2.0 3
JYSD 1350/2.3 1350 2.3 70 4
JYSD 1350/1.6 1350 1.6 3
JYSD 1550/2.0 1550 2.0 75 4 32 256
JYSD 1550/1.4 1550 1.4 3
JYSD 1800/1.8 1800 1.8 80 4
JYSD 1800/1.2 1800 1.2 3

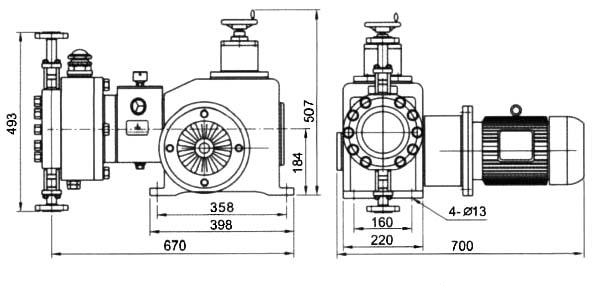

結構圖紙

1-111230134T1G8
