CQG型耐高溫不銹鋼磁力泵

產品簡介

---

主要特點: 該CQG型耐高溫磁力驅動泵的設計具有可靠性高、使用壽命長、通用化程度高的特點，CQG型耐高溫磁力驅動泵又稱無軸封泵、耐高溫磁力泵，它以靜密封取代動密封，使防爆磁力驅動泵的過流部件不會處于密封狀態，因采用磁力聯軸器傳動，所以能代替原機械泵機械密封一直解決不了的跑、冒、滴、漏之弊病。 無軸封泵是泄漏量為零的耐高溫磁力泵，因為熱水磁力泵無軸封。

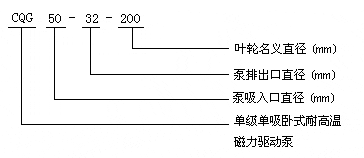

型號意義

---

選型范圍

---

CQG型耐高溫磁力驅動泵用在石油精制、石油化工和化學工業及其它地方輸送特殊的石油、印染原料及其高溫介質（使用溫度t<120℃)。

性能參數本數據僅供參考，請以實際訂貨為準！

---

型 號	口徑		揚程 m	流量 (L/min)	電機功率 KW	轉速 (r/min)	電壓 (V)	吸程 (m)
	進口	出口
20CQG-15-110	20	15	12	50	0.37	2800	380	4
25CQG-20-115	25	20	15	110	1.1	2800	380	4
32CQG-25-115	32	25	15	110	1.1	2800	380	4
32CQG-25-145	32	25	25	80	1.1	2800	380	4
40CQG-32-132	40	32	20	180	2.2	2800	380	7.5
40CQG-32-160	40	32	40	200	4	2800	380	8
50CQG-40-145	50	40	25	240	4	2800	380	8.3
50CQG-40-160	50	40	40	220	4	2800	380	7
50CQG-32-200	50	32	50	130	5.5	2800	380	8
65CQG-50-145	65	50	25	280	5.5	2800	380	7
65CQG-50-160	65	50	35	450	7.5	2800	380	6
80CQG-65-160	80	65	35	850	11	2800	380	7
80CQG-50-200	80	50	50	850	15	2800	380	7
100CQG-80-160	100	80	35	1650	18.5	2800	380	7
100CQG-65-200	100	65	50	1650	22	2800	380	7

使用說明

---

1. 耐高溫磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
2. 當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。
3. CQG型耐高溫磁力驅動泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
4. 檢查電機旋轉方向是否與防爆磁力驅動泵轉向標記一致。
5. 電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。防爆磁力驅動泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
