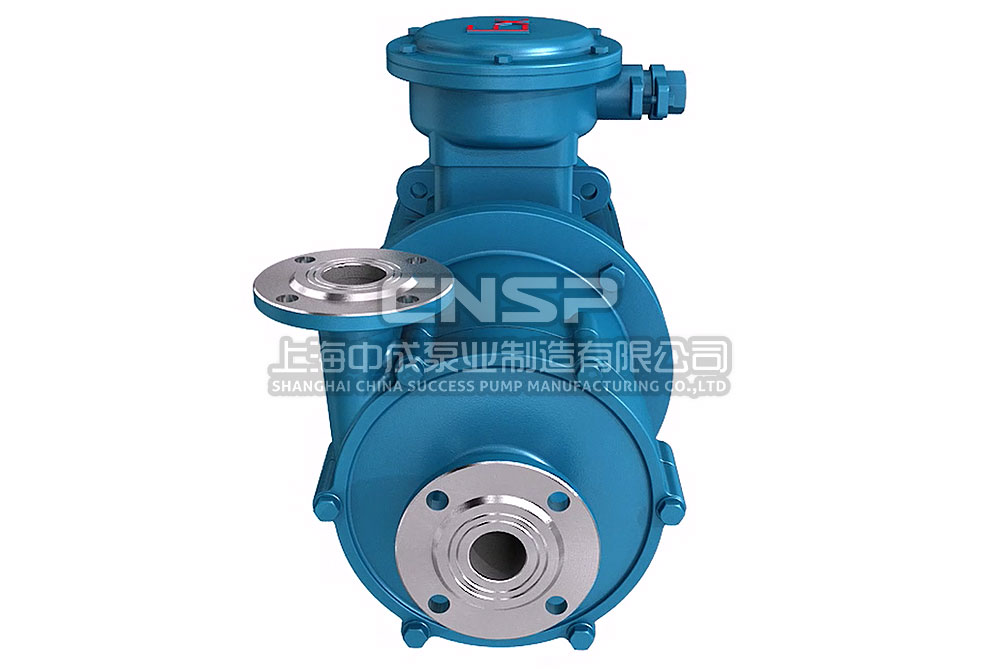

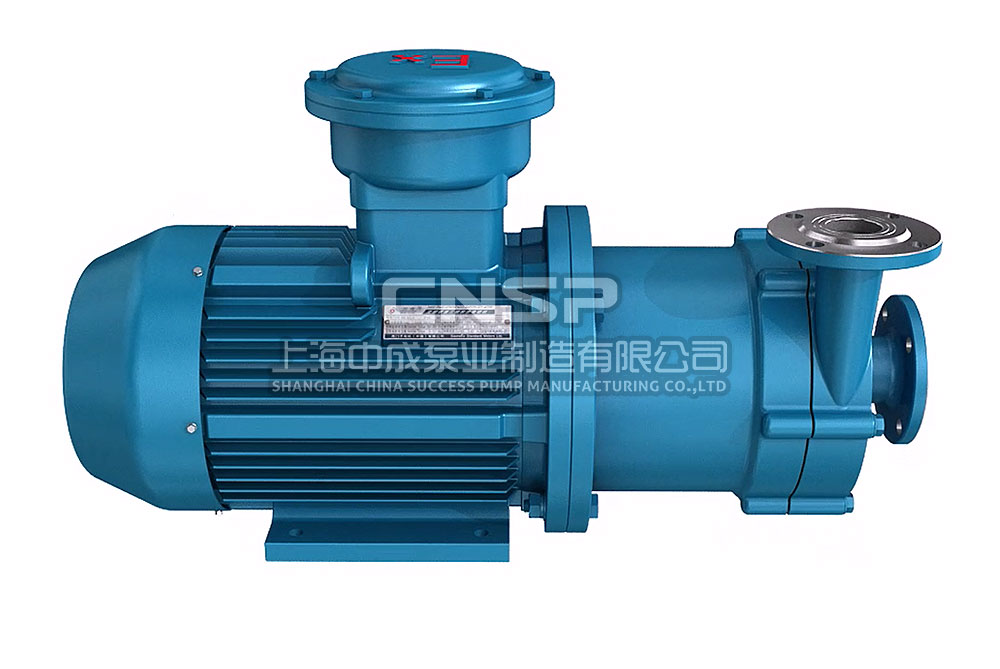

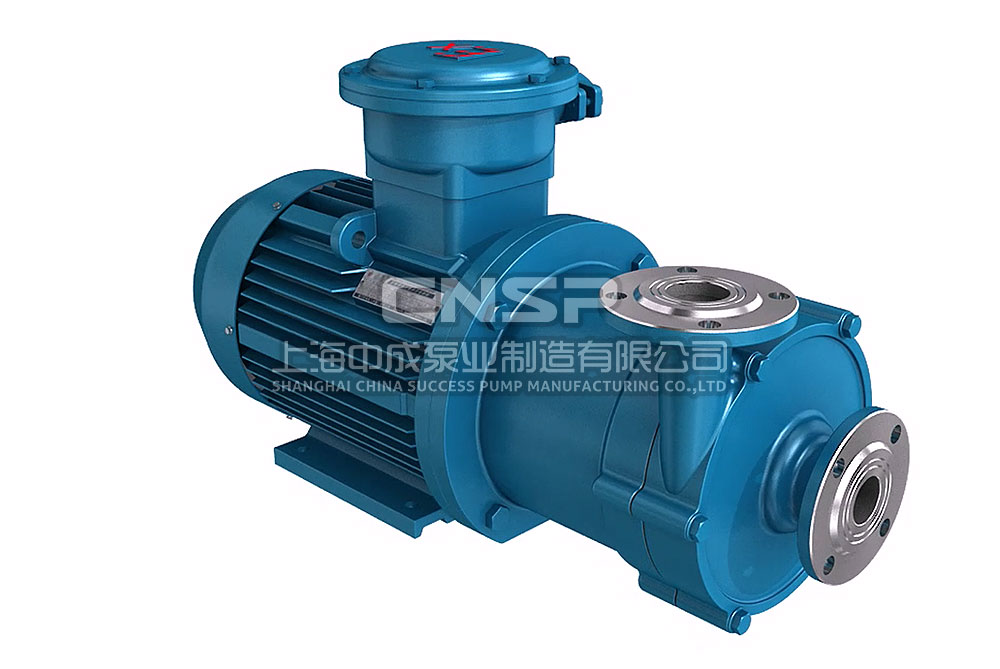

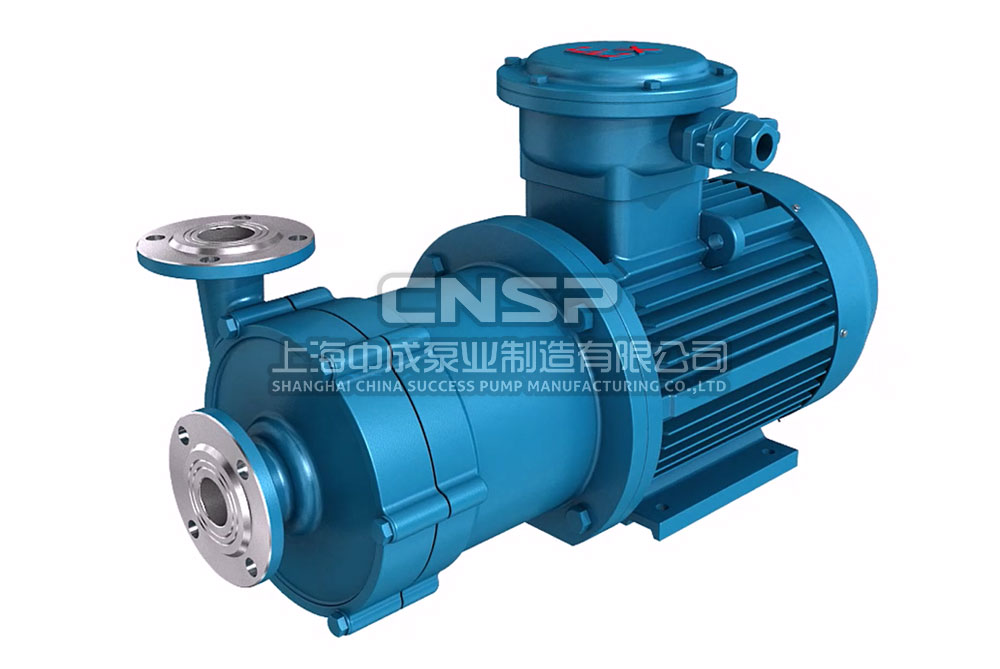

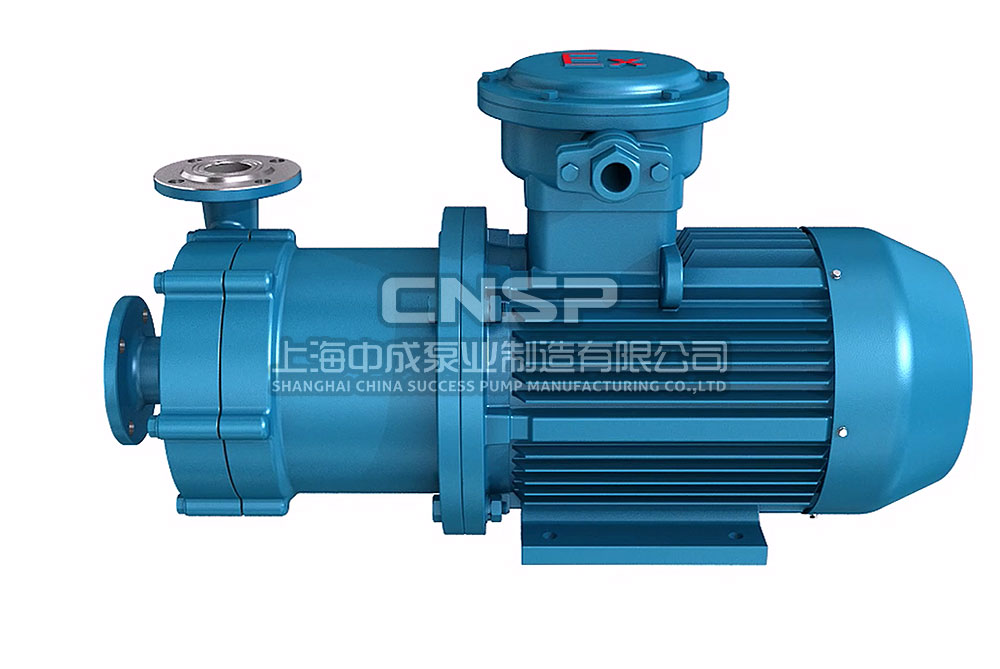

產品簡介

CQ型磁力驅動離心泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵。

CQ型磁力驅動泵主要特點：

磁力泵以靜密封取代動密封，使泵的過流部件處于不會密封狀態，不會解決了其他泵機械密封無法避免的跑、冒、滴之弊病。臥式磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

材料耐腐蝕性能（供參考）

介質名稱 濃度 % 聚丙烯 濃度 % ABS
% 25℃ 50℃ % 20℃ 60℃
硫 酸 60 √ √ ×
硝 酸 25 √ √ O
鹽 酸 <36 √ √ √
氟氟酸 35 √ √ ×
醋酸 <80 √ √ O
氫氧化鈉 100 √ √ √
重鉻酸鉀 25 √ √ √
溴水 √ O ×
乙醇 √ √ √
丙酮 × O
四氯乙烷 O O ×
氟利昂22 √ O O
漂白液 CL13% √ O O
電鍍液 √ O ×
照相液 √ √ √
介質名稱 濃度 不銹鋼 濃度 陶瓷
% 25℃ 50℃ % 25℃ 80℃
硫酸 ＜5 √ X V V
硝酸 7070 V √ V V
鹽酸 X V V
氟氟酸 X 0~100 X
醋酸 <20 √ √ V V
氫氧化鈉 70 √ √ 0 X
重鉻酸鉀 40~60 V V 10~20 V V
溴水 0 V V
乙醇 V √ V V
丙酮 V V V
四氯乙烷 50 V V V V
氟利昂22 V V V
漂白液 C112% X V V
電鍍液 V V
照相液 V V V
符號說明：V -優良； V -良好； O-可用.但腐蝕明顯； X -腐蝕嚴重，不適用。

適用范圍

CQ型磁力驅動離心泵結 構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構等單位抽送 酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此臥式磁力泵則更為理想。

型號意義

?CQ型磁力驅動泵

性能參數本數據僅供參考，請以實際訂貨為準！

型號 口徑 流量 揚程 汽蝕余量 (m) (NPSH)r 功率 轉速 電壓
進口 出口 （m?/h） (m) (kW) (r/min) (V)
14CQ-5 14 10 1.2 5 6 0.12 2900 220/380
16CQ-8 16 12 1.8 8 6 0.18 2900 220/380
20CQ-12 20 12 3 12 6 0.37 2900 220/380
25CQ-I5 25 20 5.4 15 6 1.1 2900 380
32CQ-15 32 25 6.6 15 6 1.1 2900 380
32CQ-25 32 25 6.6 25 5.5 1.1 2900 380
40CQ-20 40 32 10.8 20 4 2.2 2900 380
40CQ-32 40 32 12 32 4 4 2900 380
50CQ-25 50 40 14.4 25 4 4 2900 380
50CQ-40 50 40 13.2 40 4 4 2900 380
50CQ-50 50 32 7.8 50 4 5.5 2900 380
65CQ-25 65 50 16.8 25 4 5.5 2900 380
65CQ-35 65 50 27 35 4 7.5 2900 380
65CQ-50 65 40 27 50 4 11 2900 380
80CQ-35 80 65 50 35 4 11 2900 380
80CQ-50 80 50 50 50 4 15 2900 380
100CQ-32 100 80 90 32 4 18.5 2900 380
100CQ-50 100 65 80 50 4 22 2900 380
125CQ-32 125 100 115 32 4 22 2900 380
150CQ-25 150 125 160 25 4 22 2900 380

結構圖紙

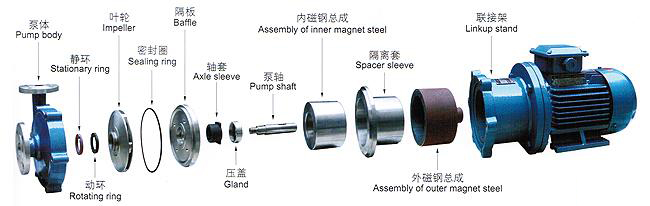

結構爆炸圖 CQ型磁力驅動泵

臥式磁力泵泵體材質：304不銹鋼、動環材質：填充四氟、靜環材質：陶瓷、葉輪：304不銹鋼、密封圈：橡膠、隔板：304不銹鋼、軸套：填充四氟、壓蓋:304不銹鋼、泵軸:304不銹鋼 內磁鋼總成:304不銹鋼+磁鐵、隔離套:304不銹鋼、外磁鋼總成:鑄鋼+磁鐵

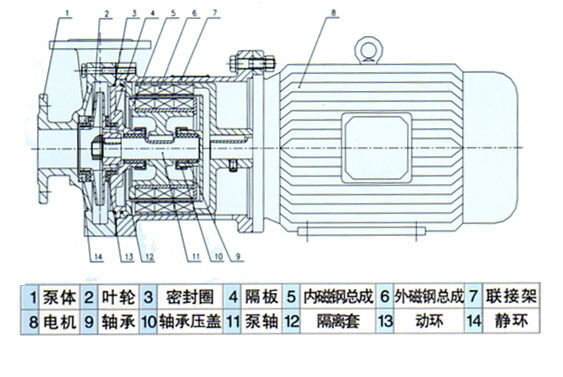

CQ型磁力驅動泵（結構圖）

CQ型磁力驅動泵

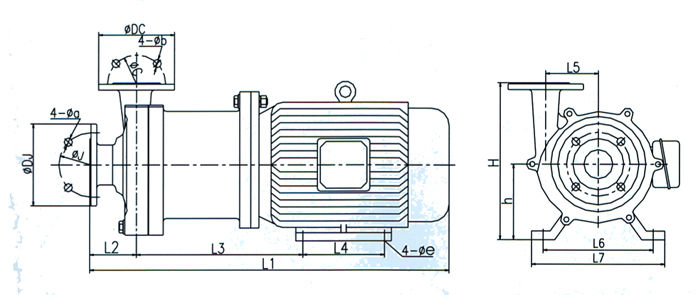

安裝尺寸本數據僅供參考，請以實際訂貨為準！

CQ型磁力驅動泵

CQ型磁力驅動泵安裝尺寸表：

型號 Dnj a N-φb Dnc C N-φd e L1 L2 L3 L4 L5 L6 L7 H H1
14CQ-5 管子連接 7 320 61.5 115 71 45 90 130 150 56
16CQ-8 7 320 61.5 115 71 45 90 130 150 56
20CQ-12 8 350 59.5 135.5 80 54 100 160 166 63
25CQ-15 100 75 4-φ?12 90 65 4-φ?12 10 430 67.5 184 100 71.5 125 240 210 80
32CQ-15 120 90 4-φ?14 100 75 4-φ?12 10 430 67.5 184 100 71.5 125 240 210 80
32CQ-25 120 90 4-φ?14 100 75 4-φ?12 10 440 70 187.5 125 85 140 260 240 90
40CQ-20 130 100 4-φ?14 120 90 4-φ?14 10 545 74 239 125 85.5 140 290 240 90
40CQ-32 130 100 4-φ?14 120 90 4-φ?14 12 610 80 260.5 140 90 190 336 260 112
50CQ-25 140 110 4-φ?14 130 100 4-φ?14 12 610 80 260.5 140 90 190 336 260 112
50CQ-40 140 110 4-φ?14 130 100 4-φ?14 12 610 80 260.5 140 90 190 336 260 112
50CQ-50 165 125 4-φ?18 140 100 4-φ?18 12 705 82 318 140 112 216 350 305 132
65CQ-25 160 130 4-φ?14 140 110 4-φ?14 12 705 93 305 140 90 216 350 305 132
65CQ-35 160 130 4-φ?14 140 110 4-φ?14 12 700 69.5 303.5 140 0 216 350 292 132
65CQ-50 185 145 4-φ?18 150 110 4-φ?18 15 856 95.5 373.5 210 0 254 420 365 160
80CQ-35 190 150 4-φ?18 160 130 4-φ?14 15 855 92.5 376.5 210 0 254 400 335 160
80CQ-50 200 160 8-φ?18 165 125 4-φ?18 15 856 95.5 373.5 210 0 254 420 365 160
100CQ-32 210 170 4-φ?18 150 150 4-φ?18 15 855 92.5 376.5 254 0 254 400 335 160
100CQ-50 220 180 8-φ?18 185 145 4-φ?18 15 1650 145 405 241 0 279 520 415 180
125CQ-32 240 200 8-φ?18 210 170 4-φ?18 15 1650 145 405 241 0 279 520 415 180
150CQ-25 265 225 8-φ?18 240 200 8-φ?18 15 1650 145 405 241 0 279 520 415 180

使用說明

  1. CQ型磁力驅動泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
  2. 當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸收線時，管道需配備底閥。
  3. CQ型臥式磁力泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異賞聲響，各緊固件要緊固。
  4. 檢查電機旋轉方向是否與磁力泵轉向標記一致。
  5. 電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
  6. 臥式磁力泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。

注意事項

  1. 因CQ型磁力驅動離心泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成吋空載運轉。
  2. 被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒.需加磁性過濾器。
  3. 臥式磁力泵在使用中環境溫度應小于40℃?，電機溫升不得超過75℃?。
  4. 被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，輔送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30?X?10-6㎡/S的不含硬顆粒和纖維的液體。
  5. 對于輸送液為易沉淀結晶的介質，使用后應及吋清洗，排凈泵內積液。
  6. CQ型磁力驅動離心泵運行500小時后，應拆檢軸承和端面動環的磨損惰況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.?5?2mm時，應更換軸承和軸向動環。

故障排除

故障形式 產生原因 排除方法
泵不出水 水泵反轉 逬水管道漏氣 泵腔蓄水太少 電壓太高，啟動時聯軸器打滑 吸程太高 改變電機接線 社絕漏氣 增加蓄水量 調正電壓 降低泵安裝位置
流量不足 吸入管徑太小 葉輪流道阻塞 揚程過高 轉速太低 調換進水管 清洗葉輪 開大出水閥 恢夏額定轉速
揚程過低 流量過大 轉速太低 關小出水閥 恢復額定轉速
矂音太大 軸嚴重磨損 軸套嚴重磨損 驅動磁鋼杯與隔離套接觸 更換泵軸 更換軸套 拆除泵頭重新組裝
漏 液 0型密封圏損壞 更換0型密封圏
